Cara membuat alarm pintu rumah dengan sensor magnet
Bissmillah.........
Assalamu'alaikum sahabat steem sea semoga kita semua
di limpahkan rezeki dan selalu dalam keadaan sehat wal'afiat, bagi sahabat yang
kurang sehat jangan lupa istirahat dan perbanyak minum air putih, dan satu lagi
semoga kita semua selalu di lindungi dari virus corona yang lagi mewabah
sekarang.
Kali ini Kita masih membahas tentang tutorial semoga
bermanfaat jadi karna itu mari kita langsung saja.

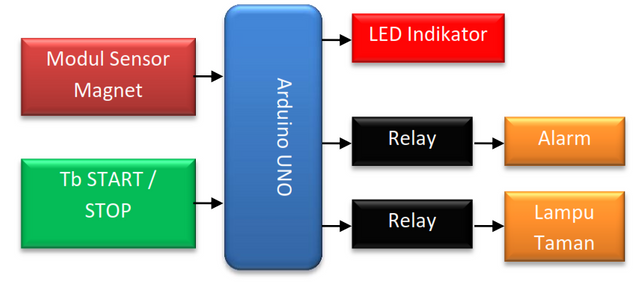

Sistem Kerja Alat:
Alarm akan berbunyi pada saat ada orang membuka pintu
dan secara otomatis lampu taman juga menyala. Lampu taman dipasang di dalam
ruangan dengan sorotan cahaya lampu ke arah pintu. Relay sebagai aktuator yang
akan mengontrol ON/OFF Alarm dan lampu taman. Tombol START/STOP digunakan untuk
mengaktifkan sistem juga untuk mematikan Alarm dan lampu taman. Arduino UNO
sebagai pengolah data.
Kebutuhan Hardware :
• Modul Sensor Magnet (Reed sensor magnetic module)
• Tombol push ON
• 2 Relay +5V
• Alarm AC
• LED merah (LED indikator)
• Lampu taman/lampu sorot (lampu kejut)
• Modul Arduino UNO
• Power supply +9Volt
Schematics
Koneksi Module Sensor
Magnet:
|
Pin ARDUINO |
LMODULE SENSOR |
|
+5V |
VCC |
|
GND |
GND |
|
8 |
DO |
Koneksi ARDUINO:
|
Pin ARDUINO |
Koneksi |
|
9 |
TB START/STOP |
|
10 |
RELAY SIRINE |
|
11 |
RELAY LAMPU TAMAN |
|
12 |
LED INDIKATOR |
Source Code/Sketch :
int inSensor = 8;
int tbStSp = 9;
int alarm = 10;
int
lamp = 11;
int indicator = 12;
boolean Start=false;
void setup(){
pinMode(inSensor, INPUT);
pinMode(tbStSp, INPUT);
digitalWrite(inSensor, HIGH);
digitalWrite(tbStSp, HIGH);
pinMode(alarm, OUTPUT);
pinMode(lamp, OUTPUT);
pinMode(indicator, OUTPUT);
digitalWrite(alarm, LOW);
digitalWrite(lamp, LOW);
digitalWrite(indicator, LOW);
}
void loop(){
if (digitalRead(tbStSp)==0){
Start=true;
digitalWrite(indicator, HIGH);
delay(500);
}
if (digitalRead(inSensor)==1 && Start==true){
digitalWrite(alarm, HIGH);
digitalWrite(lamp, HIGH);
delay(2000);
while(digitalRead(tbStSp));
digitalWrite(alarm, LOW);
digitalWrite(lamp, LOW);
digitalWrite(indicator, LOW);
Start=false;
delay(1000);
}
}
Jalannya Alat :
1.
Pasang sensor magnet pada pintu.
2.
Upload program diatas.
3.
Tekan tombol Start untuk mengaktifkan sistem.
4.
Alarm dan Lampu menyala pada saat pintu dibuka.
5.
Jika pintu ditutup kembali alarm dan lampu tetap menyala, untuk mematikan
alarm dan lampu tekan tombol Start/Stop.
6. Untuk mengaktifkan sistem kembali tekan tombol Start/Stop.
nah sekian dulu pembahasan kali ini semoga bermanfaat hormat saya Zakky dan wassalam.
